Découverte du protocole LWM2M pour l’Internet des Objets

Lors de l’EclipseCon à Toulouse, Red Hat était présent en tant que sponsor Bronze avec un stand. L’occasion de suivre une formation sur le protocole CoAP et le standard LWM2M dispensée par Julien Vermillard de Sierra Wireless.

Le protocole CoAP : une alternative légère à HTTP pour l’IoT

Le protocole CoAP (Constrained Application Protocol) a été conçu pour répondre aux contraintes de l’IoT et des communications M2M (Machine-to-Machine) :

• Puissance de calcul limitée
• Consommation énergétique minimale
• Bande passante restreinte

CoAP peut être vu comme l’équivalent de HTTP pour les objets connectés. Il reprend des concepts similaires, adaptés aux contraintes :

• Architecture RESTful avec des ressources accessibles via des URI
• Méthodes similaires à HTTP : GET, POST, DELETE, PUT (encodées en binaire)
• Codes de retour comparables : 2.01, 2.03, 4.01, 4.03, 4.04 (format binaire)

Principales fonctionnalités de CoAP

Caractéristiques définies dans la RFC 7252 :

• Protocole RESTful implémentant les contraintes M2M
• Transport UDP avec gestion de confirmation, support unicast et multicast
• Sécurité via DTLS (Datagram Transport Layer Security) 1.2
• Support des URI et Content-types
• Mode Observe pour les notifications push (sans polling)
• Empreinte réseau réduite grâce aux en-têtes binaires
• Intégration avec des mécanismes de proxy et de cache
• Passerelle transparente entre CoAP et HTTP

Le standard LWM2M : gestion des objets connectés

Le standard Lightweight M2M (LWM2M) développé par l’Open Mobile Alliance (OMA) ajoute une couche d’abstraction au-dessus de CoAP. Cette couche résout plusieurs problématiques de gestion des objets connectés déployés sur le terrain :

• Vérifier l’état de la batterie d’un capteur
• Redémarrer un appareil à distance
• Mettre à jour le firmware
• Consulter ou modifier des paramètres de configuration

LWM2M gère également le cycle de vie des objets déployés :

• Provisionnement : configuration initiale et paramétrage

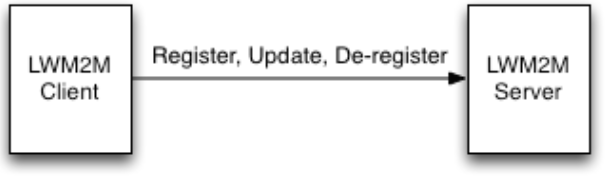

• Enregistrement : découverte et intégration au système

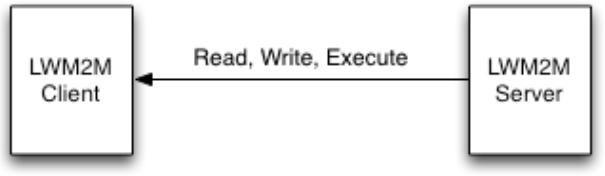

• Gestion : contrôle et configuration à distance

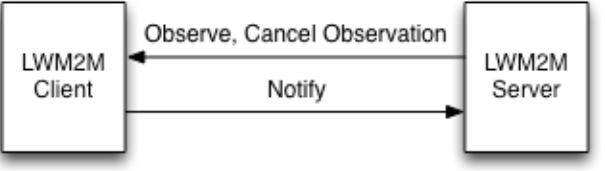

• Notifications : alertes et mises à jour d’état

Modèle de données LWM2M : Clients, Objects et Resources

LWM2M définit un modèle de données hiérarchique :

1. Client : l’appareil connecté (capteur de température, GPS, etc.)
2. Object : ensemble cohérent de fonctionnalités liées à un même concept
3. Resource : donnée ou action spécifique au sein d’un Object

Exemple : un GPS est un Client possédant plusieurs Objects. Un Object représente la localisation (longitude, latitude, altitude, horodatage), un autre contient les informations de l’appareil (modèle, numéro de série, firmware, batterie).

Le serveur LWM2M interagit avec les Resources par lecture, écriture ou exécution d’actions. Grâce aux URI, l’accès est précis :

• /3/0 : toutes les informations de l’Object Device
• /3/0/2 : le numéro de série (Resource 2 de l’Object Device)

Objects standardisés par l’OMA

Exemple des Resources de l’Object Connectivity Statistics :

L’IPSO Alliance propose des Objects de plus haut niveau pour capteurs et actionneurs courants (GPIO, luminosité, température, accéléromètre, etc.).

Exemple des Resources de l’Object IPSO Illuminance (3301) :

Sous le capot : implémentation d’un client GPIO avec Leshan

Leshan est l’implémentation de référence du standard LWM2M par la Fondation Eclipse.

L’exemple suivant crée un client LWM2M simulant une broche GPIO numérique. La classe GPIOClient contient deux sous-classes :

• Device : métadonnées de l’appareil
• GPIO : simulation d’une broche de sortie numérique

// Extrait de la classe GPIOClient
public class GPIOClient {
    // Classe représentant les métadonnées de l'appareil
    private class Device extends BaseInstanceEnabler {
        private static final int MANUFACTURER = 0;
        private static final int MODEL_NUMBER = 1;
        private static final int SERIAL_NUMBER = 2;
        // ... autres constantes ...

        @Override
        public ReadResponse read(int resourceId) {
            switch (resourceId) {
                case MANUFACTURER:
                    return ReadResponse.success(resourceId, "Eclipse Leshan");
                case MODEL_NUMBER:
                    return ReadResponse.success(resourceId, "Model 500");
                case SERIAL_NUMBER:
                    return ReadResponse.success(resourceId, "LT-500-000-0001");
                // ... autres cas ...
                default:
                    return super.read(resourceId);
            }
        }
        // ... autres méthodes ...
    }

    // Classe simulant une broche GPIO numérique
    private class GPIO extends BaseInstanceEnabler {
        private static final int STATE = 5500;
        private static final int POLARITY = 5501;
        private static final int APPLICATION_TYPE = 5750;

        private boolean state = false;
        private boolean polarity = false;
        private String applicationType = "GPIO";

        @Override
        public ReadResponse read(int resourceId) {
            System.out.println("Read value " + resourceId);
            switch (resourceId) {
                case STATE:
                    return ReadResponse.success(resourceId, state);
                case POLARITY:
                    return ReadResponse.success(resourceId, polarity);
                case APPLICATION_TYPE:
                    return ReadResponse.success(resourceId, applicationType);
                default:
                    return super.read(resourceId);
            }
        }

        @Override
        public WriteResponse write(int resourceId, LwM2mResource value) {
            System.out.println("Write value " + resourceId + " : " + value.getValue());
            switch (resourceId) {
                case STATE:
                    state = (boolean) value.getValue();
                    return WriteResponse.success();
                case POLARITY:
                    polarity = (boolean) value.getValue();
                    return WriteResponse.success();
                case APPLICATION_TYPE:
                    applicationType = (String) value.getValue();
                    return WriteResponse.success();
                default:
                    return super.write(resourceId, value);
            }
        }
    }

    // ... méthode main et autres méthodes ...
}

Démonstration

Résultats obtenus avec le serveur Leshan :

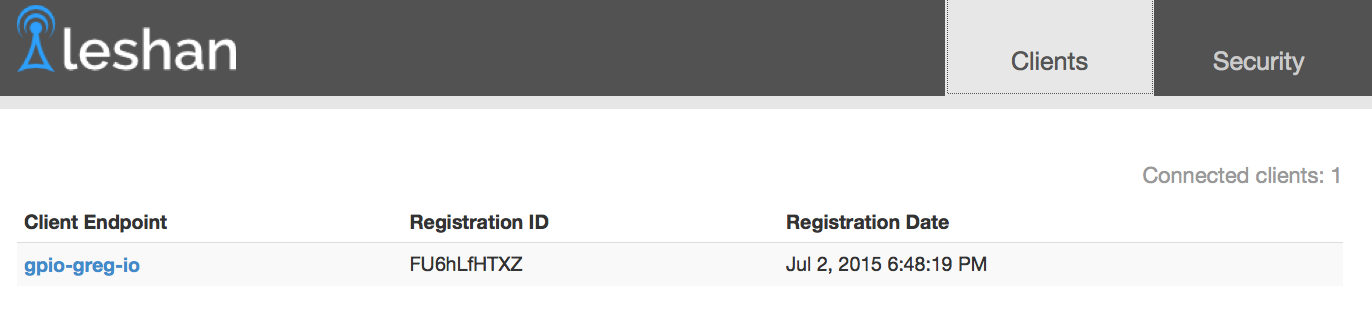

1. Enregistrement du client auprès du serveur

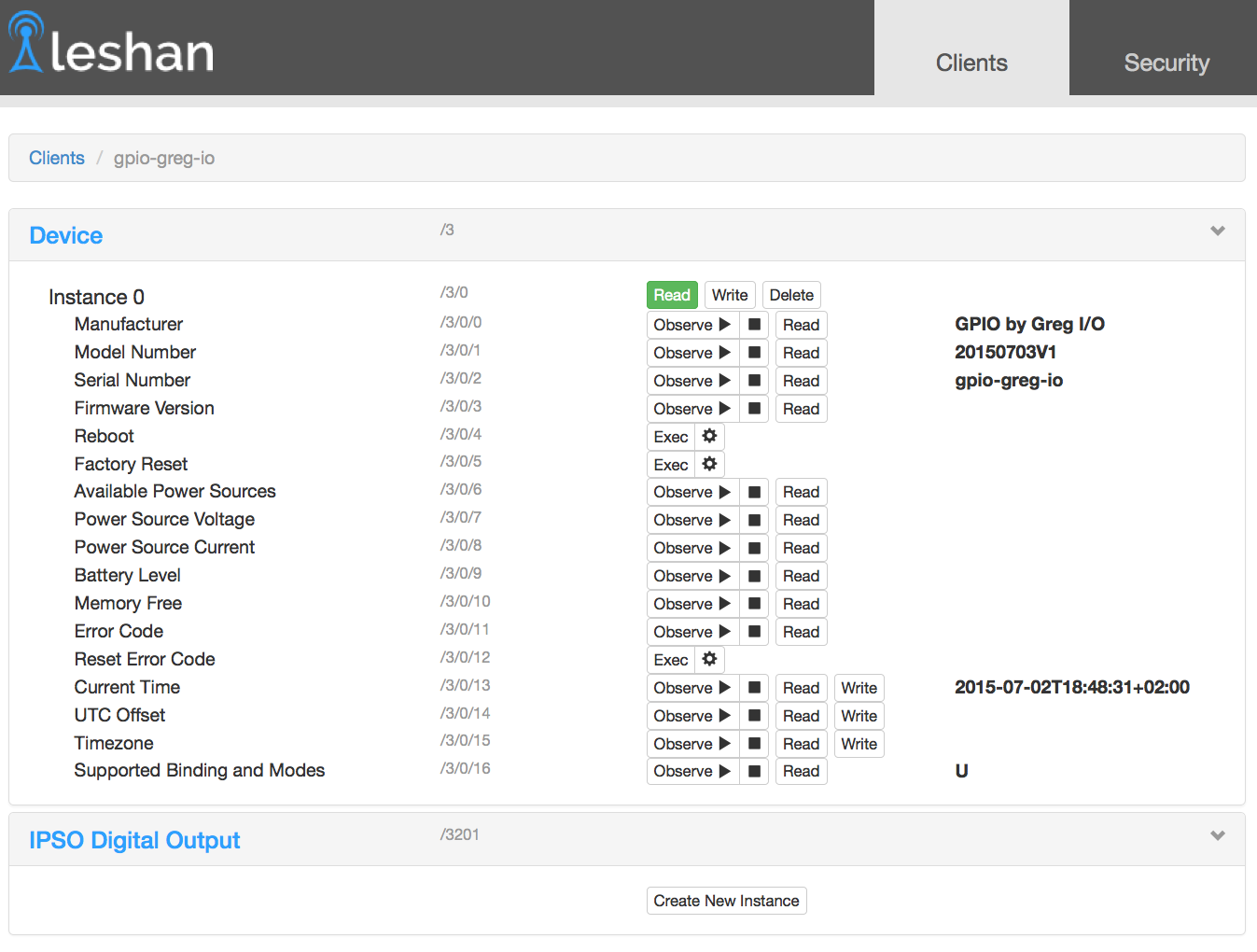

2. Lecture des ressources du client

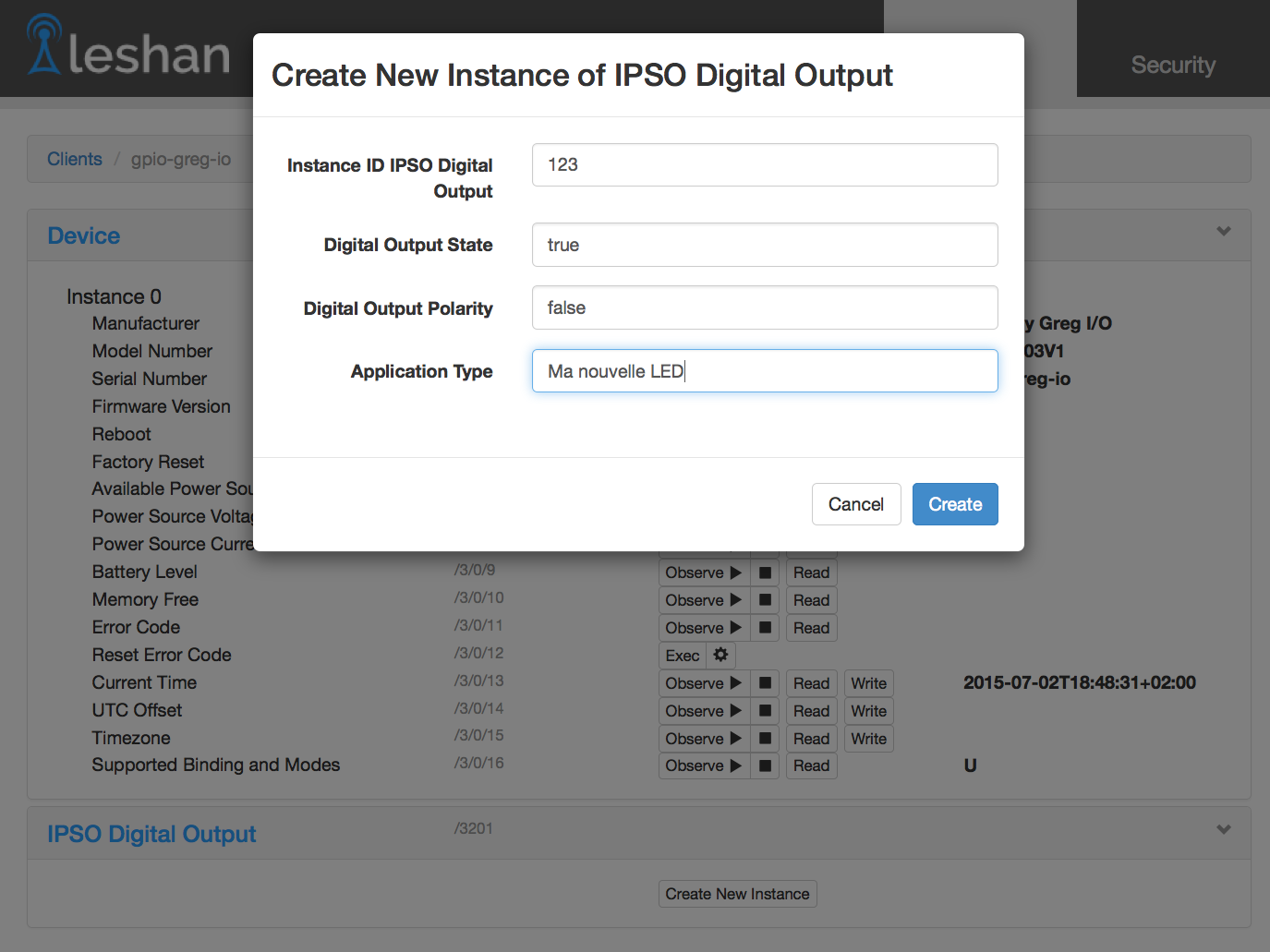

3. Création d’un objet GPIO depuis le serveur

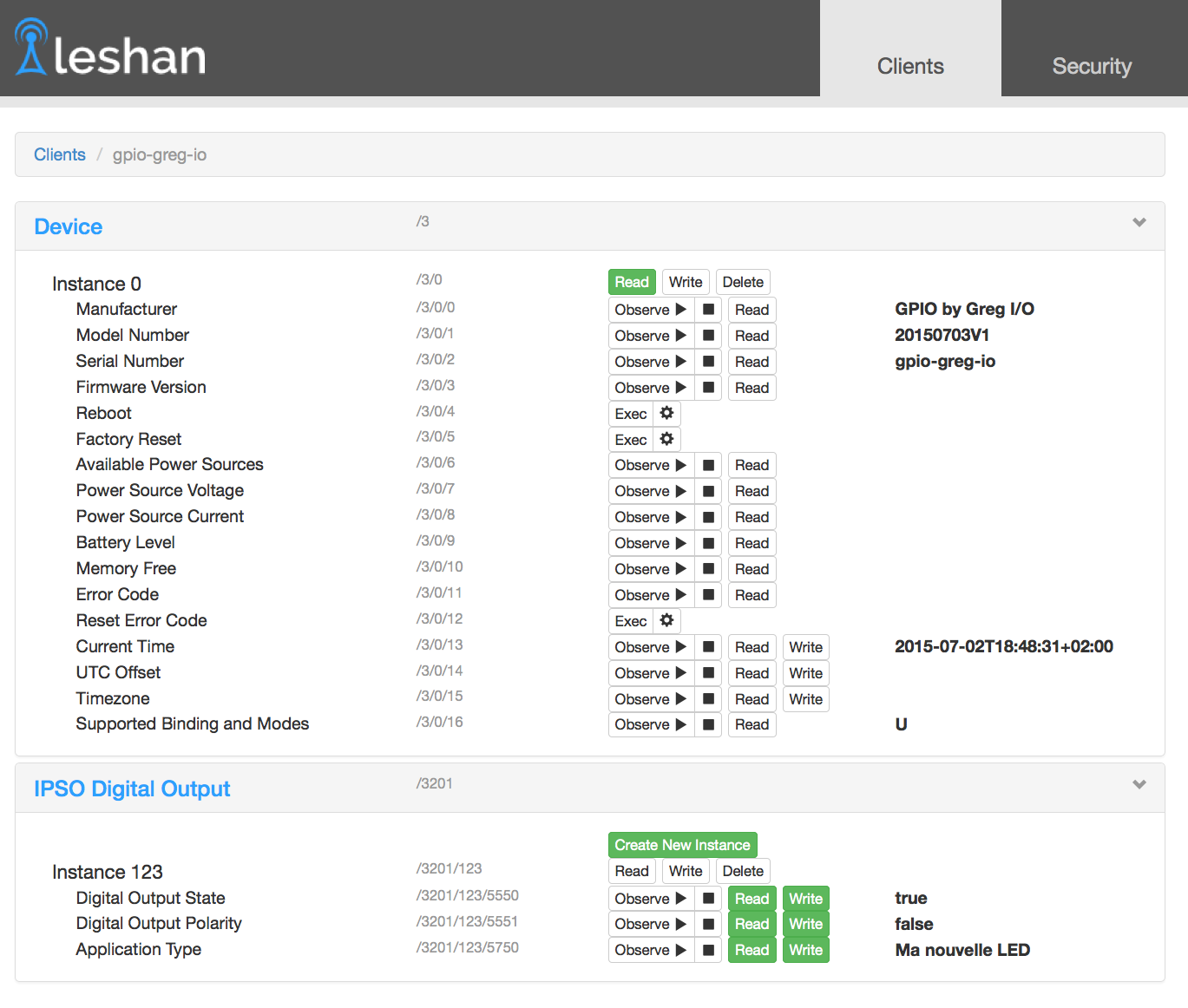

4. Modification des propriétés de l’objet GPIO

5. Logs du client

juil. 02, 2015 6:48:19 PM org.eclipse.californium.core.network.config.NetworkConfig createStandardWithFile
INFOS: Loading standard properties from file Californium.properties
juil. 02, 2015 6:48:19 PM org.eclipse.californium.core.CoapServer start
INFOS: Starting server
juil. 02, 2015 6:48:19 PM org.eclipse.californium.core.network.CoAPEndpoint start
INFOS: Starting endpoint at /0.0.0.0:0
Registered with id: /rd/FU6hLfHTXZ
Write value state : true
Write value polarity : false
Write value applicationType : Ma nouvelle LED
Read value state : true
Read value state : false
Read value applicationType : Ma nouvelle LED

Conclusion

Le standard LWM2M basé sur CoAP offre un bon équilibre entre :

• La simplicité RESTful du monde web
• Les contraintes des objets connectés (faible consommation, ressources limitées, bande passante restreinte)

En conservant des concepts familiers (URI, ressources, méthodes HTTP-like), LWM2M facilite l’adoption par les développeurs web. La sécurité est assurée par DTLS. La standardisation des Objects et Resources favorise l’interopérabilité entre fabricants.

La prochaine étape : intégrer Leshan dans le projet Camel IoT Labs pour connecter des appareils LWM2M à d’autres systèmes d’entreprise via Apache Camel.
